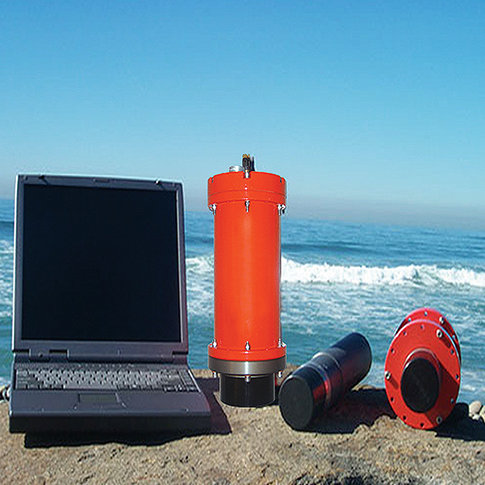

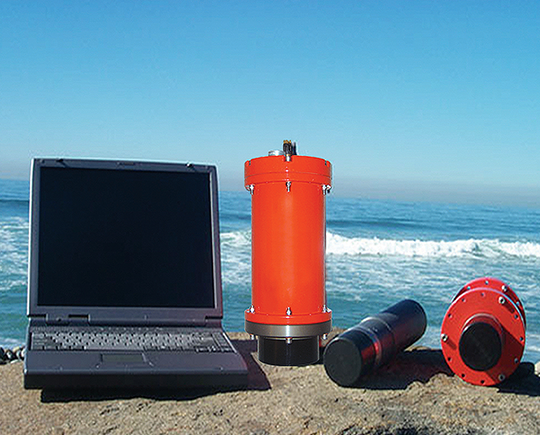

超短基线定位系统分为收发器（水上单元）和转发器（水下单元）。收发器安装在船只上，转发器安装在水下仪器上。工作时，收发器给转发器发送声学信号，转发器收到声学信号后，向收发器发送声学信号，收发器利用声学宽带扩频技术，计算出水下单元的相对位置，然后再结合船上的GPS、罗盘、倾斜等信号，精确计算出水下仪器的位置。
应答器和USBL 发射器采用了先进的省电数字化信号处理(DSP)技术
采用PC 机Windows 跟踪软件，直接连接发射器
发射器轻巧，方便在船只上安装
广泛使用了调制解调器数字信号处理技术和当前水平的DSP处理技术，大大降低了用户费用； 宽波段宽谱技术
大幅度降低了多路径和船只噪音干扰
系统集成了LinkQuest最先进的高速声学调制解调器
- 定位精度 5000HA：0.15°(直线距离的0.3%); 5000MA：1°(直线距离的2%); 5000LC：3°(直线距离的5%)
- 直线距离精度 0.3m
- 目标跟踪 8
- 工作频率 14.2-19.8kHz；12.75-21.25kHz（可加选声通讯选项）
- 换能器波束角 120°
- 功耗(发射/接收) 40/2W
- 最大工作距离 与TN5015应答器配合可达5000 m;与TN5015应答器配合可达4000 m 应答器耐压深度：2000，4000或者7000m
- 尺寸 28cm(直径)×14cm
- 工作温度 -5-45℃
- 储存温度 -25-75℃
- 水中重量 3.6kg
- RS-232配置 9600波特， 可选项高速声学调制解调器数据速率：最高至19200波特
- 应答器最大传输功率 可达1000W
- 应答器睡眠模式功耗 8mW
