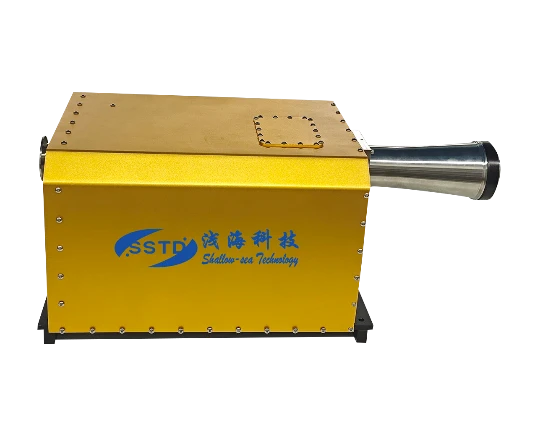

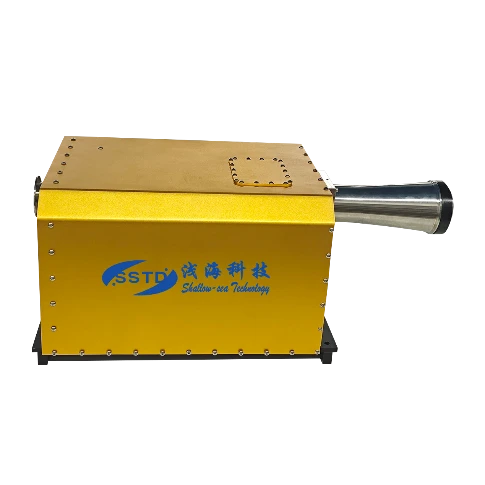

雾滴谱分析系统（SFM-2000）

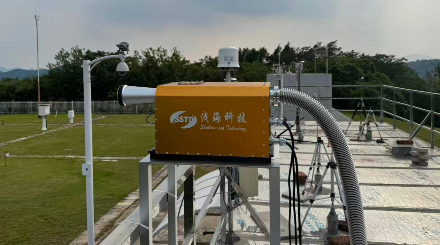

产品描述 SFM-2000雾滴谱分析系统采用Mie散射原理，通过雾滴产生的前散射光强度的大小，对2～50μm的雾滴粒子进行分级计数，得到每个区间粒子的数浓度、平均直径、液态水含量等数据。防结冰加热器和全天候外壳使其适用于地面或塔式安装。在雾结构特征研究和雾的生成消散变化、能见度的监测、过冷水导致高速公路和电线结冰评估等方面都有广泛应用。

优势特点

技术参数

应用范围

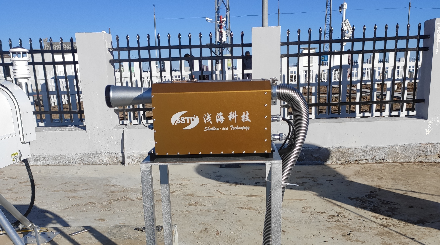

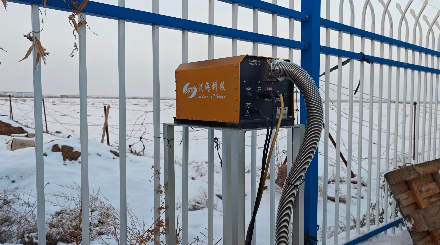

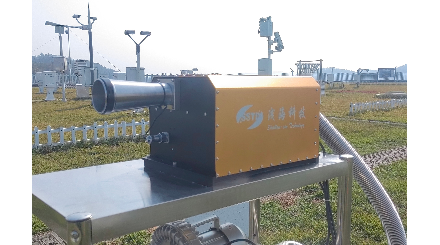

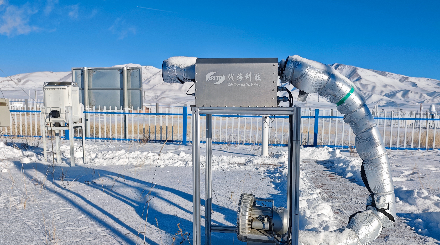

典型案例

优势特点

可获取每个采样粒子的原始数据通过动态阈值功能实现偏振信号漂移自动校正

2 ~ 50μm范围地基全天候测量设备 PBP功能（可选）可获得粒子光散射强度的高分辨率信息

技术参数

测量参数单粒子前向光散射
衍生参数粒径，粒子数浓度，液态水含量（LWC），有效直径（ED），中值体积直径（MVD）
辅助参数温度，压力
粒径范围 2 ~ 50 µm
标准采样面积 0.24 mm2
采样速率 1 m3 / min
采样频率 0.04 s ~ 20 s可选/PBP数据速率：在粒子重合之前没有限制
折射率不吸收，1.33
光收集角度 3.5° ~ 12°
数据接口串口RS-422，速率460 kb/s
校验精密玻璃珠
供电主机：220V，50 ~ 60 Hz；200 W /泵：115 ~ 120 V或230 V（出厂设置，用户可配置）；400 W
重量主机10 kg，泵9.5 kg
主机尺寸 23 cm H× 28 cm W× 37 cm L
温度 0 ℃ ~40 ℃（不带加热器）/-20 ℃ ~40 ℃（带加热器）
相对湿度 0 ~100%，不结露
海波 0 ~4000 m
