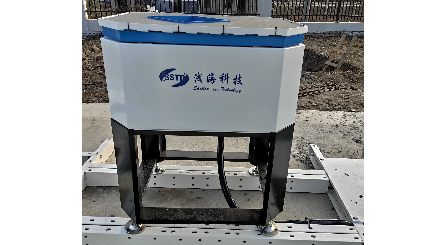

二维可视型雨滴谱仪（SVD-2）

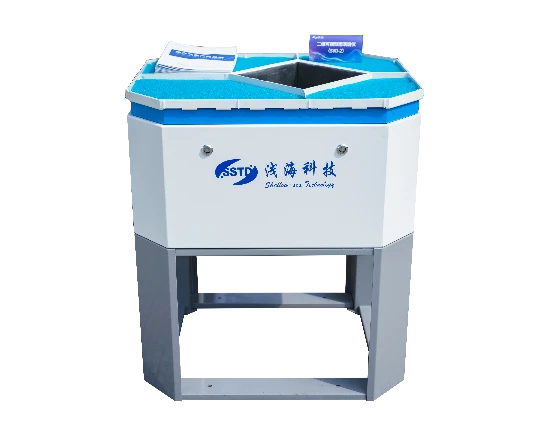

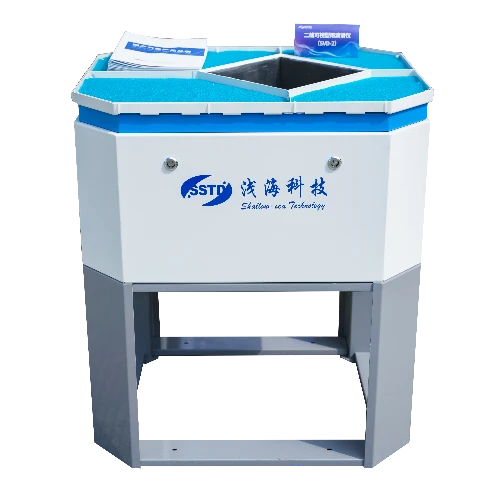

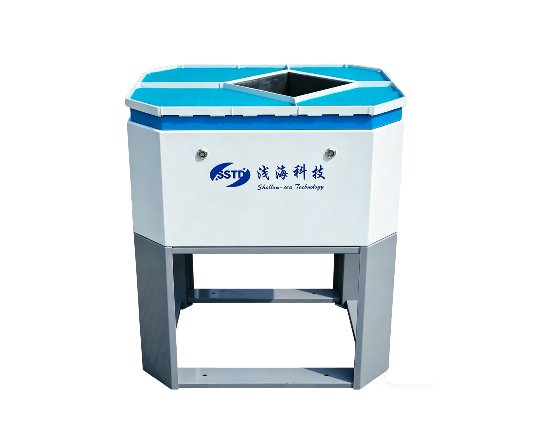

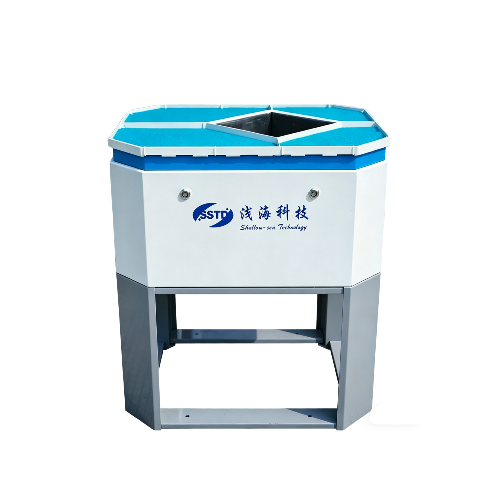

产品描述二维可视型雨滴谱仪SVD-2是一款降水粒子测量设备，此设备可以实时测量单个降水粒子的大小、形状和降落速度等。降水粒子种类包括雨、雪、雹等。通过设备软件，可以计算降水率、降水量和降水粒子谱等。二维可视型雨滴谱仪SVD-2观测得到的数据是研究大气降水过程的关键要素，也是标定云雷达、降水雷达的重要工具。

优势特点

技术参数

应用范围

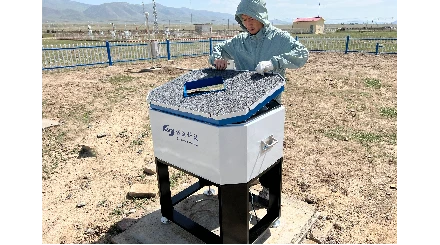

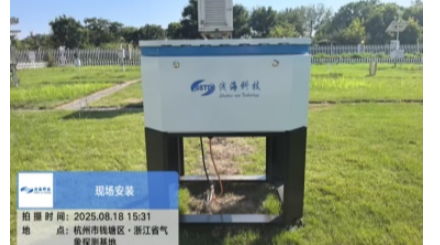

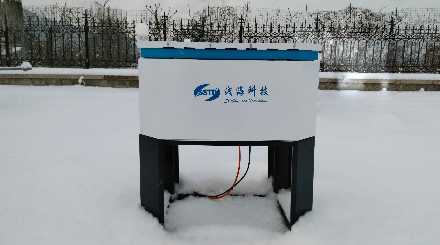

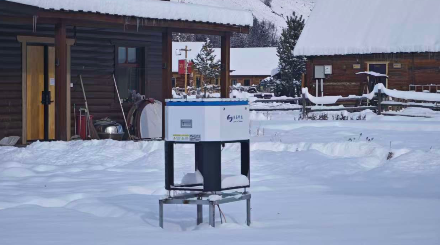

典型案例

优势特点

评估单个降水粒子相态组成(固态、液态、冰冻等) 最小粒子分辨能力可达~0.17 mm 采样频率高至~18 μs

全自动实时测量所有类型降水粒子全自动记录单个降水粒子大小、形状和降落速度等输出降水率、降水总量和降水粒子谱等

技术参数

输出数据雨滴谱、粒子等效直径、粒子体积、粒子水平速度、粒子垂直速度、扁率、降雨量
粒子等效直径测量范围 0.2mm-60mm
粒子等效直径测量误差 ≤±0.2mm（粒子粒径≤10mm） ≤4%（粒子粒径＞10mm）
粒子水平速度测量范围 0.2m/s-10m/s
粒子水平分辨率 ≤0.1mm
粒子水平速度测量误差 ≤4%（降水粒子下落速度≤10m/s时） ≤10%（降水粒子下落速度＞10m/s时）
粒子垂直速度测量范围 0.2m/s-20m/s
粒子垂直分辨率 ≤2.5%*下落速度（m/s）mm
粒子垂直速度测量误差 ≤4%（降水粒子下落速度≤10m/s时） ≤10%（降水粒子下落速度＞10m/s时）
扁率测量范围 0-1（无量纲）
扁率测量精度 ≤±0.1（无量纲）（粒子等效直径≤10mm） ≤±0.2（粒子等效直径＞10mm）
雨雪传感器灵敏阈 ≤0.03mm
采样区域面积 ≥80 cm²
图像分辨率 ≥1024pixels
辅助照明单元线阵光源
辅助加热单元加热功率≥200W
主机尺寸重量主机尺寸＜800mm×800mm×400mm 主机重量＜38kg
